太陽能集熱工程控制柜是商用集中式太陽能熱水系統的控制大腦，通過采集溫度、水位信號，自動控制循環泵、補水閥、電輔熱、防凍裝置，實現全自動無人值守運行，廣泛適配于酒店、宿舍、廠區、醫院等大型集熱熱水工程。

經濟型數顯控制柜

觸屏標準控制柜

PLC大型控制柜

一、柜體內部主要元器件（強弱電分離）

1. 控制核心（弱電）

主控單元：微電腦控制器 / 7 寸觸摸屏 / PLC

（1）微電腦溫差控制器（中小型工程標配）：LCD 液晶按鍵，內置溫差、補水、加熱程序，成本低、調試簡單

（2）7 寸觸摸屏控制器（中大型）：可視化界面，多水箱、多泵分組控制

（3）PLC 可編程控制柜（工業 / 多系統聯動）：支持熱泵、鍋爐聯動、遠程物聯網、多回路復雜系統

配套：220V 隔離變壓器、弱電接線端子、信號防雷器

2. 強電配電保護

（1）總斷路器（空氣開關）、三相漏電保護器（380V 電加熱或其他輔熱如：交流接觸器（執行元件）：控制循環泵、電輔熱、伴熱帶、補水電磁閥。

（3）（執行元件）中間繼電器、手動 / 自動轉換開關、運行 / 故障指示燈

（4）散熱風扇、接地銅排、缺相 / 過載保護模塊

3、外接傳感器定義（通用標準）

信號采集：接入 PT1000/NTC 溫度探頭、水位傳感器

4、外接負載

集熱循環泵、冷水補水電磁閥、380V/220V電輔熱、回水管道泵（回水電磁閥、回水增壓泵）、管道防凍伴熱帶、換熱泵。

二、核心控制邏輯（行業標配功能）

1、溫差循環（最重要、最核心功能）

常規工程出廠推薦參數：?jiǎn)?dòng)溫差 8℃，停止溫差 2℃。

集熱器溫度 ? 水箱溫度 ≥ 6～10℃（可調） → 接觸器吸合，啟動集熱循環泵；

熱量持續交換，溫差縮小至 ≤ 2～4℃（可調） → 循環泵停機。

全天自動反復循環，最大化吸收太陽能熱量。

2、自動補水控制

低水位保護：水位低于 20%，自動開啟補水電磁閥；水位滿（100%，可調）自動關閥，防溢流。（支持定時補水水）

模式可選：定時補水、溫控補水（水溫達標再補水，減少熱量損耗）

缺水聯鎖：水位低于保護值，鎖定（禁止啟動）電加熱，防干燒。

3、輔助恒溫加熱（聯動：電加熱 / 空氣能）

溫控模式：水箱水溫＜45℃（可調）啟動電加熱，升至 55℃停機

定時加熱：設置早 / 晚用水高峰定時加溫，省電

多級保護：超溫?cái)嚯?、漏電保護、干燒保護、三相缺相保護

可定制：太陽能 + 空氣能熱泵聯動控制。

4、防凍保護（北方 / 冬季必備）

管道探頭檢測溫度（管道溫度）低于設定（常用 5℃）：?jiǎn)?dòng)循環泵或者開啟伴熱帶；升溫至 12～15℃停止，防止管路凍裂。

方案 A（水循環防凍）：短時間啟動循環泵，管道熱水回流防凍

方案 B（伴熱帶防凍）：輸出 220V 給管道電伴熱帶，升溫至 15℃停止

5、安全保護功能（標配）

集熱器高溫防炸管、斷電記憶、手動 / 自動切換、故障聲光報警、防雷、漏電、過載、缺相四重電氣保護。

（1）集熱器超高溫防炸管保護：T1＞95℃（90～98℃）啟動散熱循環，防止空曬高溫炸真空管，保護真空管 / 平板集熱器。

（2）斷電記憶：停電保存所有參數，來電自動恢復運行

（3）手動 / 自動切換：檢修時切手動，強制啟停水泵、閥門

（4）故障報警：傳感器斷線、水泵過載、缺水、超溫聲光報警

（5）防雷、漏電、過載、缺相四重電氣保護

6、附加功能

定時循環、遠程 4G/WiFi 監控、回水恒溫循環。

三、控制柜型號分類與適用場景

1、FC 經濟型（數顯面板）：?jiǎn)嗡洹渭療嵫h(huán)；適合 10 噸以內小型工程（宿舍、小型賓館）。

2、FF 標準雙回路型：支持雙泵、雙水箱；10～50 噸中型熱水工程，可拓展空氣能聯動。

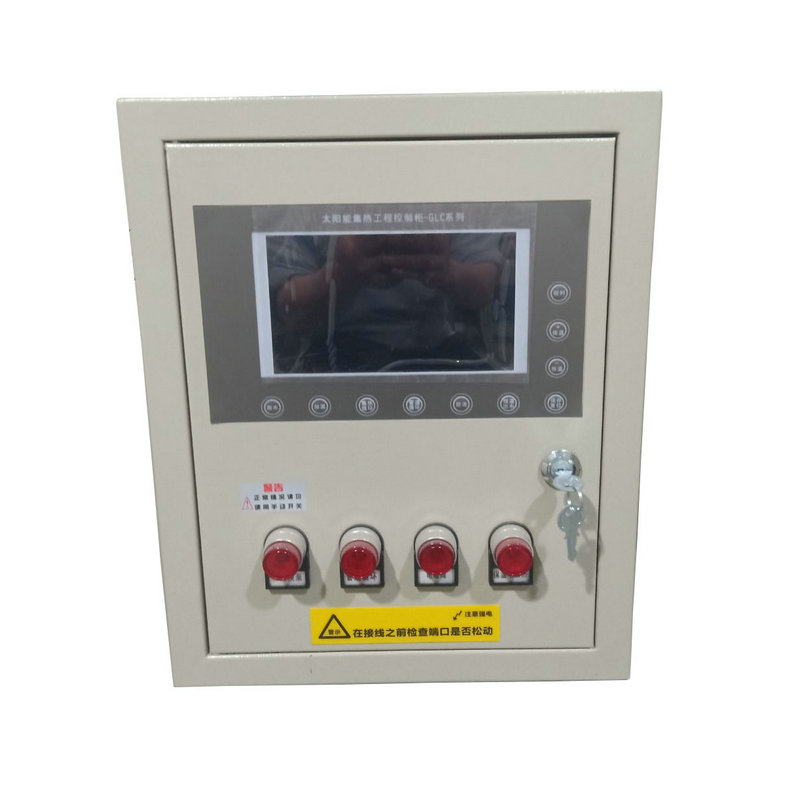

3、GLC 觸屏遠程型：7 寸彩色觸摸屏，RS485 通訊、手機遠程監控；中大型商用項目。

4、PLC 工控控制柜：多水箱、多集熱陣列、換熱系統、承壓系統；50 噸以上大型 / 工業熱水工程。

控制柜分類選型（按工程規模）

（1）小型一體式控制箱（10 組以內集熱器）

單水箱、1 臺循環泵、≤18KW 電加熱，壁掛塑料 / 薄鐵箱體，酒店宿舍小型工程

（2）標準不銹鋼控制柜（10–40 組集熱器）

落地防雨柜體，多路水泵獨立接觸器，雙水箱控制，PT1000 多路測溫，嘉興、江浙商用熱水主流款

（3）PLC 智能控制柜（40 組以上 / 工業多熱源）

支持太陽能 + 空氣能 + 鍋爐聯動，手機 APP 遠程監控、485 通訊、數據存儲，工廠、醫院大型集中熱水

（4）戶外防雨控制柜

樓頂露天安裝，304 不銹鋼箱體，IP54 防水防塵，加裝加熱器防凝露

四、兩種主流系統控制邏輯

1）開式非承壓太陽能（最常用，真空管集熱）

流程：集熱器升溫 → 溫差達標 → 循環泵啟動 → 熱量輸送至保溫水箱 → 水位不足自動補水 → 水溫不夠啟動電輔熱 → 低溫自動防凍。

單水箱系統原理圖

2）閉式承壓 / 板式換熱系統

控制柜控制一次側集熱循環與二次側生活熱水換熱循環兩路溫差泵，隔離防凍液回路。

五、選型 & 定制需要提供參數

1、水箱數量：?jiǎn)嗡?/ 雙水箱

2、集熱循環泵數量、電壓（220V/380V）

3、是否帶電輔熱、總功率

4、是否聯動空氣源熱泵

5、是否需要管道回水、防凍伴熱帶輸出

6、安裝環境：室內柜 / 戶外防雨不銹鋼柜

7、是否需要手機遠程監控

六、安裝規范

安裝高度：柜體底部離地 1.2–1.5m，通風干燥，遠離淋雨、蒸汽。

布線要求：

強電（380V 水泵 / 加熱）與弱電傳感器線分管走線，間距≥30cm，避免干擾

PT1000 傳感器使用 2 芯屏蔽線，長線（＞120m）兩端單端接地，減少溫漂誤差

接地：柜體、傳感器屏蔽層、水箱金屬外殼統一可靠接地

環境：室內控制柜環境溫度 0–40℃；戶外柜加裝除濕加熱器

七、日常調試參數（通用推薦）

溫差循環：?jiǎn)?dòng) 8℃，停止 2℃，集熱上限 90℃

補水：下限 20%，上限 95%，定時補水 16:00、21:00

電加熱：?jiǎn)?dòng) 45℃，停止 55℃，加熱時段 6:00–23:00

防凍：?jiǎn)?dòng) 5℃，停止 15℃

超溫保護：集熱器 95℃強制散熱

八、運維與常見故障

1、日常巡檢

每日：查看顯示屏溫度、水位，無故障代碼

每周：清理柜體散熱風扇灰塵，檢查指示燈狀態

每月：緊固接線端子，校驗 PT1000 探頭，清理水箱水垢

2、常見故障排查

（1）循環泵不啟動：查看溫差參數、傳感器斷線、模式切為手動。

排查：T1/T2 傳感器斷線、溫差設置過小、接觸器損壞、自動 / 手動檔位錯誤

（2）不能自動補水、補水不停溢水：水位探頭故障、電磁閥損壞、水位上下限設置錯誤。

排查：水位探頭結垢、電磁閥卡死、水位參數設置錯誤

（3）電加熱無法啟動：低水位保護、溫度設定過高、接觸器故障。

排查：缺水保護鎖定、三相缺相、溫度上限設置過低、漏保跳閘

（4）顯示溫度亂跳

排查：傳感器屏蔽線破損、強弱電同管干擾、探頭進水短路

（5）防凍不啟動：管道溫度探頭脫落、防凍閾值設置過低

九、拓展智能化升級

RS485 通訊：對接樓宇自控 BA 系統。

物聯網模塊：手機 APP 遠程查看水溫、啟停設備、修改參數、故障推送。

聯動空氣能熱泵：太陽能熱量不足時自動啟動熱泵，綜合節能更高。

太陽能集熱控制柜現場完整調試步驟

第一步：前期通電前檢查（必做，防止燒元器件）

斷電狀態核對線路

1）強電：三相 380V 進線、循環泵、電輔熱、補水電磁閥、防凍伴熱帶接線牢固，相序無誤；

2）弱電：PT1000 溫度探頭、水位傳感器屏蔽線單獨走線，不和動力線共管；

3）二次回路：空開、接觸器、熱繼端子全部緊固，接地銅排連接柜體、水箱、集熱器支架；

4）檔位開關切至【手動】，所有負載處于斷開狀態。

機械與設備檢查

循環泵閥門全開，管道無憋壓；水箱補水閥前端閘閥打開；傳感器全部插入測溫套管固定到位。

絕緣測試

萬用表測相線對地絕緣＞0.5MΩ，傳感器線路無短路、斷路。

第二步：上電初始化

合上總空開、控制回路空開，控制器屏幕點亮；
核對系統時間，修正當前時鐘（定時補水、定時加熱依賴時鐘）；
查看故障代碼：若報傳感器故障，立即斷電檢查對應探頭接線。

第三步：傳感器校準（核心，大面積集熱器溫差不準會不循環）

T1 集熱器出口、T2 水箱、T3 防凍管道三個探頭常溫下溫差應≤1℃，偏差過大更換探頭；

水位電極校準：

水箱放空：顯示屏顯示低水位；

上水至滿箱：顯示滿水，無溢水報警；

缺水聯鎖測試：人為模擬低水位，電加熱強制鎖定無法啟動。

第四步：溫差循環參數設置（真空管標準參數）

進入?yún)?shù)菜單：

啟動溫差：8℃ 停止溫差：2℃

集熱器超溫保護：95℃，超溫強制啟動循環泵散熱防炸管

循環延時：停機延時 3 分鐘（防止水泵頻繁啟停燒毀）

手動測試循環泵：切手動，點動循環泵，觀察水泵轉向、有無異響，出水正常后切自動；

升溫實測：中午集熱器升溫，T1-T2≥8℃，水泵自動啟動；水溫拉平差值≤2℃自動停機。

第五步：補水系統調試

參數設定：

低水位補水啟動：20%；滿水停止：95%（預留 5% 防溢流）

可選定時補水：16:00、21:00 兩檔補水高峰

手動測試電磁閥：手動模式開啟補水，水箱水位上升；滿水自動關閥，無持續流水；

溢水保護：水位超過 100% 觸發聲光報警，切斷補水。

第六步：電輔熱加熱調試（工程常用多級 380V 加熱管）

溫度設定：加熱啟動 45℃，停止 55℃；可設置定時加熱時段 6:00-23:00；

聯鎖保護驗證：水箱缺水時，加熱輸出強制禁止，杜絕干燒；

手動測試加熱：水溫低于設定值，手動開啟加熱，三相電流平衡，漏保不跳閘；超溫自動斷開接觸器。

第七步：防凍功能調試

參數：防凍啟動 5℃，停止 15℃；

兩種防凍模式二選一：

水循環防凍：低溫啟動集熱循環泵流動熱水；

伴熱帶防凍：低溫輸出 220V 供電管道伴熱帶；

冷態模擬：手握室外測溫探頭降溫至 5℃，防凍負載自動啟動，升溫后停止。

第八步：安全保護全測試

過載保護：人為卡住水泵，熱繼電器跳閘，故障燈亮；

缺相保護：斷開一相進線，控制器報警并切斷加熱 / 水泵；

斷電記憶：斷電 5 分鐘后上電，所有參數不變，自動恢復運行；

聲光故障報警：傳感器斷線、缺水、超溫、過載全部觸發報警。

第九步：全自動連續試運行（2 小時）

切換至自動模式，全程觀察：溫差循環啟停、補水、加熱、防凍邏輯無錯亂；無報警、水泵無頻繁啟停，調試完成，交付使用。

---

附件：40 組?58*1800 真空管集熱器 單水箱控制柜元器件配置清單

基礎工況說明：40組集熱器，集熱循環泵 2 臺（一用一備），水箱 60 噸，36KW 三相電輔熱，補水電磁閥 1 路，管道防凍伴熱帶輸出，PT1000 三路測溫，水位電極，落地不銹鋼防雨控制柜 1200800350mm

1. 柜體部分

2. 總配電保護（三相 380V 進線 100A）

3. 集熱循環泵回路（一用一備，兩臺 1.5kw 循環泵）

4. 電輔熱回路（36KW，分 3 組 12KW 獨立控制）

5. 補水、防凍弱電輸出回路

6. 控制核心（兩種方案任選其一）

方案 A：液晶溫差控制器（經濟型，推薦常規工程）

多路溫差太陽能工程控制器（支持 3 路 PT1000 測溫、水位、多泵、多加熱輸出）1 臺

信號防雷器（溫度 / 水位信號）1 套

方案 B：7 寸觸摸屏 PLC 控制柜（高端，可物聯網遠程）

小型 PLC 主機 + 7 寸觸摸屏 1 套

4G 物聯網通訊模塊 1 套（手機遠程監控）

RS485 通訊端子排 1 組

7. 傳感器配套（外接，不含在柜體內）

PT1000 溫度探頭 3 支（集熱出口、水箱、防凍管道，2 芯屏蔽長線）

水箱液位電極（四極水位探頭）1 套

傳感器屏蔽信號端子排 1 組

8. 輔材清單

接線端子、黃綠雙色接地線、線槽、扎帶、絕緣套管、電纜鎖頭、銅鼻子、標簽標識條一套

三、配套補充說明

負載擴容：若后期增加空氣能聯動，可額外預留 1 路熱泵接觸器與 PLC 聯動點位；

布線建議：傳感器屏蔽線 RVSP2×1.0，動力電纜 3×4/3×6 平方，強弱電分管分開敷設；

運維備件建議：現場備用 1 只 PT1000 探頭、1 個接觸器、1 個熱繼，方便快速維修。
