工業管道電加熱器常規型號有：5KW、10KW、15KW、20KW、30KW、40KW、50KW、60KW、70KW、80KW、90KW、100KW、150KW、200KW。

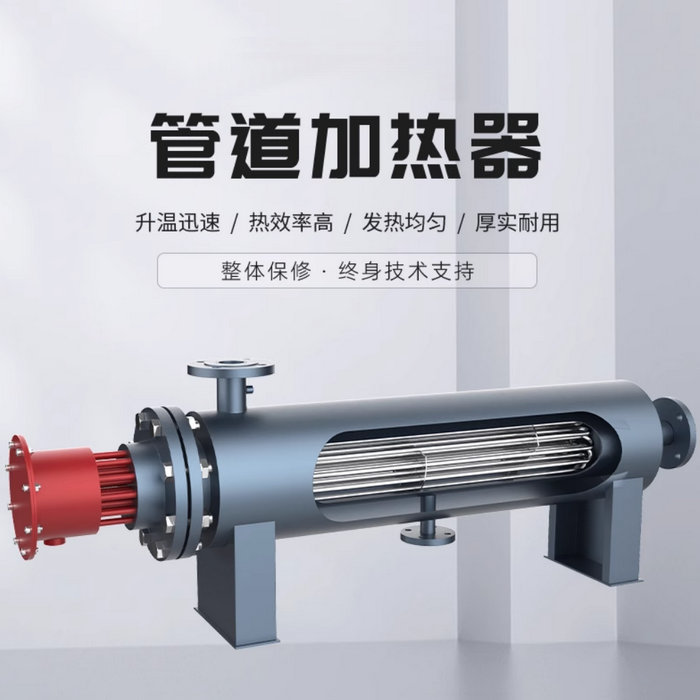

管道電加熱器是由多支管狀電加熱元件、筒體、導流板等幾部分組成，管狀電熱元件是在金屬管內放入高溫電阻絲，在空隙部分緊密地填入具有良好絕緣性和導熱性能的結晶氧化鎂粉，采用管狀電熱元件做發熱體，具有結構先進，熱效率高，機械強度好，耐腐、耐磨等特點。筒體內安裝了導流隔板，能使空氣在流通時受熱均勻。

管道電加熱器是串聯安裝在流體管路中的承壓式電加熱設備，電能通過管狀電熱元件轉化為熱能，對流經筒體內的氣體 / 液體持續加熱；介質由入口流入，沿導流板折返流動，充分吸熱后從出口送出。

整套設備分為加熱筒體本體 + 電控控制柜兩大部分。

標準結構

筒體外殼：碳鋼 / SUS304 / SUS316L / 鈦材（按介質腐蝕、壓力選型），帶法蘭對接管道；外部硅酸鋁保溫層，降低外殼溫度。

電熱元件：金屬管狀加熱管（鎳鉻電熱絲 + 氧化鎂絕緣填料）；可法蘭抽出，便于檢修更換。

內部導流隔板：延長介質流程，避免局部過熱，受熱均勻。

測溫元件：PT100 熱電阻 / 熱電偶（出口測溫 + 加熱管壁溫超溫保護）。

電控柜：PID 溫控、固態 / 可控硅調功、接觸器分級加熱；標配超溫、過載、漏電、低流量防干燒保護。

管道電加熱器主要分類

1）按加熱介質

? 氣體型：空氣、氮氣、二氧化碳、工藝廢氣、壓縮空氣；常用于吹掃、烘干、氣源升溫，最高可達 700~850℃。

? 液體型：循環水、導熱油、乙二醇、原油、各類化工溶液；重點控制加熱管表面負荷，防止油類結焦碳化。

區分【管道電加熱器 vs 風道加熱器】

管道加熱器：承壓（最高可達 6.3MPa），氣 / 液通用，法蘭密封；適合密閉壓力管路。

風道加熱器：基本常壓、大流量空氣，開放式風道，不能承壓。

2）按安裝形式

臥式（最常用）、立式管道加熱器。

3）按控制方式

接觸器分級啟停（經濟型，溫度波動偏大）

固態繼電器 / 可控硅連續調功（PID 恒溫，控溫精度 ±1℃，工藝常用）

PLC 遠程通訊款（支持 485、Modbus，接入中控系統）

管道電加熱器核心優勢

熱效率＞95%，電能直接換熱，無煙氣排放；

升溫速度快，溫度可調區間大（常溫～850℃）；

結構緊湊，直接串聯管路，無需鍋爐房；

承壓密封設計，適合密閉循環系統；

多重安全聯鎖，可設置低流量保護，防止干燒損壞加熱管。

典型應用行業

新能源：空壓機余熱配套、電解液循環加熱、氮氣吹掃加熱

化工：導熱油循環、介質預熱、原油防凝

環保：廢氣升溫、SCR/SNCR 脫硝煙氣加熱

暖通熱水：循環熱水、乙二醇防凍加熱

機械：模具油溫機配套、壓縮空氣干燥預熱

食品、制藥：潔凈流體加熱（選用 316L 不銹鋼、拋光筒體）

選型必備參數（發給廠家直接報價）

介質名稱（水 / 導熱油 / 空氣 / 腐蝕介質）

介質流量（m3/h / L/min）

進口溫度、目標出口溫度（計算溫升）

最大工作壓力（確定法蘭壓力等級 PN16/PN25 等）

進出口管道法蘭規格（DN50/DN80/DN100…）

電源：380V 三相 / 220V，功率預留余量（常規 + 10%~20%）

材質要求、控溫精度、是否需要遠程通訊、是否要求防爆

是否必須帶流量開關（防干燒）

簡易功率計算公式參考

液體加熱功率 (kW)

P={流量(kg/min)x 比熱(kJ/kg·℃)x溫升(℃)/60}x安全系數

氣體加熱功率需要額外考慮壓力、壓縮因子。

使用注意事項

開機先啟循環泵 / 風機，通介質后再通電加熱；停機先斷電，介質持續流動一段時間再停泵；

導熱油工況嚴格限制加熱管表面功率密度，避免局部過熱結焦；

腐蝕性介質一定要明確告知廠家，選用耐蝕管材；

高溫工況筒體保溫必須完整，防止燙傷與能量浪費；

定期校驗溫度傳感器，清理筒體內結垢、沉積物。

管道電加熱器，屬用作對管道或其內介質進行加熱的電加熱裝置。它由單片機和溫度傳感器組成溫度控制單元，還具有兩塊軸瓦狀金屬內殼，兩金屬內殼內壁面上分別固定有一根電加熱管;還具有兩個由導熱材料制作用于套合在管道上的軸瓦狀成型導熱層，成型導熱層的外壁面與兩金屬內殼內壁面相貼合;還具有兩個與兩金屬內殼外壁面貼合的軸瓦狀成型保溫層，兩成型保溫層外表面上設有兩個軸瓦狀外殼;還具有用作將上述加熱組件卡接在管道上的固定構件。本發明具有熱效率高，且方便安裝、拆卸的優點，廣泛適用于各種管道加熱場合。

應用范圍 廣泛應用于采暖、工廠工藝水、電廠生水、空調采暖等水系統蒸汽加熱。
